Thép Ray QU80 Là Gì? Thông Số Kỹ Thuật, Đặc Điểm Và Ứng Dụng Của Ray QU80

So với ray QU70, ray QU80 có kích thước lớn hơn, trọng lượng nặng hơn và đáp ứng tốt hơn cho các loại cầu trục có tải trọng trung bình đến lớn.

Thép ray QU80 là gì?

Thép ray QU80 là loại ray cầu trục (Crane Rail) thuộc nhóm ray QU theo tiêu chuẩn YB/T 5055. Ký hiệu “80” thể hiện chiều rộng đầu ray là 80mm.

Ray QU80 được thiết kế chuyên biệt cho:

• Cầu trục dầm đôi.
• Cổng trục container.
• Cẩu cảng.
• Nhà máy luyện kim.
• Nhà máy đóng tàu.
• Bãi container.
• Khu công nghiệp nặng.

Thông số kỹ thuật thép ray QU80

Ray QU80 thuộc nhóm ray cầu trục hạng nặng với khả năng chịu tải cao và độ ổn định lớn.

Bảng thông số kỹ thuật ray QU80

Tiêu chuẩn sản xuất ray QU80

Thép ray QU80 thường được sản xuất theo:

• YB/T 5055-2014
• YB/T 5055-1993

Đây là các tiêu chuẩn chuyên dùng cho ray cầu trục tải trọng lớn.

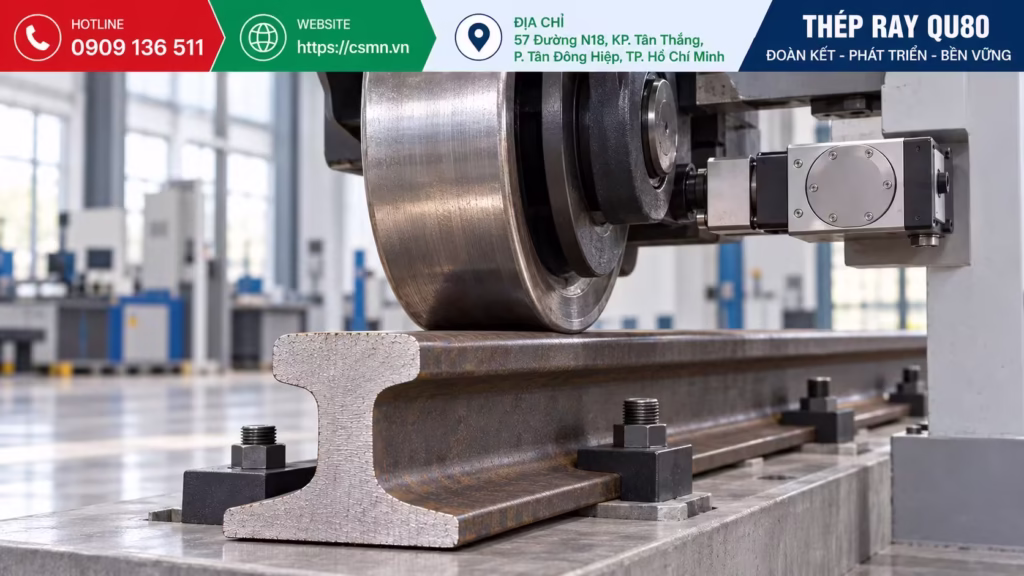

Cấu tạo của thép ray QU80

Đầu ray (Rail Head)

Đầu ray rộng 80mm giúp:

• Tăng diện tích tiếp xúc với bánh xe cầu trục.
• Giảm áp suất bề mặt.
• Hạn chế mài mòn.

Thân ray (Rail Web)

Thân ray dày tới 32mm.

Ưu điểm:

• Chịu tải trọng tập trung lớn.
• Giảm nguy cơ biến dạng.
• Tăng độ ổn định khi vận hành.

Chân ray (Rail Foot)

Chân ray rộng 130mm giúp:

• Phân bổ tải trọng hiệu quả.
• Tăng độ ổn định cho toàn hệ thống.
• Hỗ trợ liên kết chắc chắn với kết cấu nền.

Vật liệu chế tạo ray QU80

Thép U71Mn

Ray QU80 thường được sản xuất từ thép U71Mn chất lượng cao.

Đặc tính nổi bật:

• Độ bền kéo cao.
• Chống mài mòn tốt.
• Chịu va đập lớn.
• Tuổi thọ vận hành dài.

Một số tài liệu kỹ thuật cho biết ray QU80 sử dụng thép U71Mn có cường độ kéo khoảng 880 MPa và độ cứng từ 260-300 HB.

Ưu điểm nổi bật của thép ray QU80

Khả năng chịu tải cao

Với trọng lượng 63,69kg/m và thân ray dày 32mm, QU80 phù hợp với cầu trục và cổng trục có tải trọng lớn.

Độ bền vượt trội

Thép U71Mn giúp ray làm việc ổn định trong môi trường công nghiệp nặng và điều kiện vận hành liên tục.

Chống mài mòn hiệu quả

Kết hợp vật liệu chất lượng cao và tiết diện tối ưu giúp kéo dài tuổi thọ hệ thống ray.

Độ ổn định cao

Kích thước chân ray và thân ray lớn giúp giảm rung động và tăng độ an toàn khi vận hành.

Ứng dụng của thép ray QU80

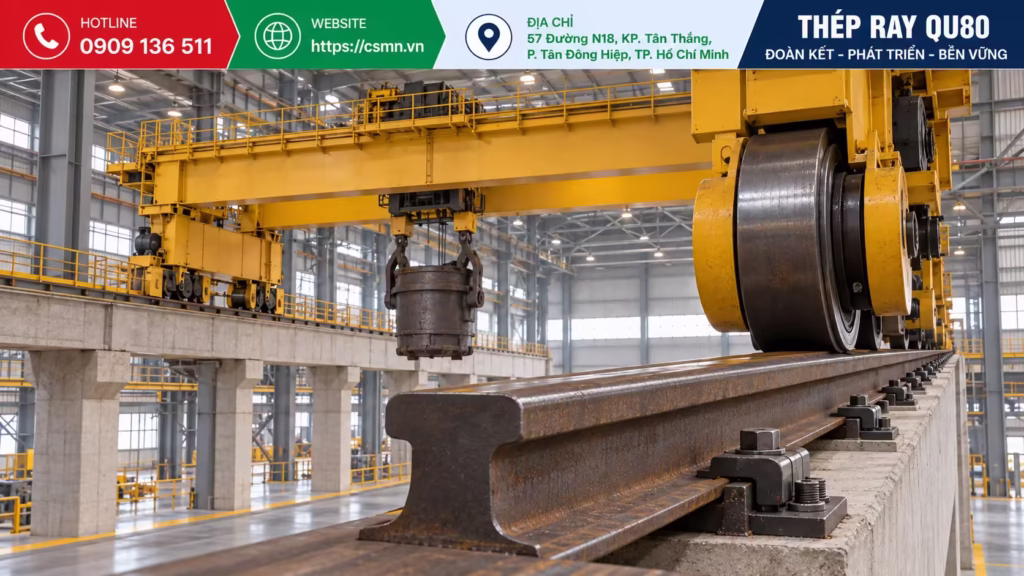

Hệ thống cầu trục công nghiệp

QU80 thường được sử dụng cho:

• Cầu trục dầm đôi.
• Thiết bị nâng hạ tải trọng lớn.
• Nhà máy cơ khí chế tạo.

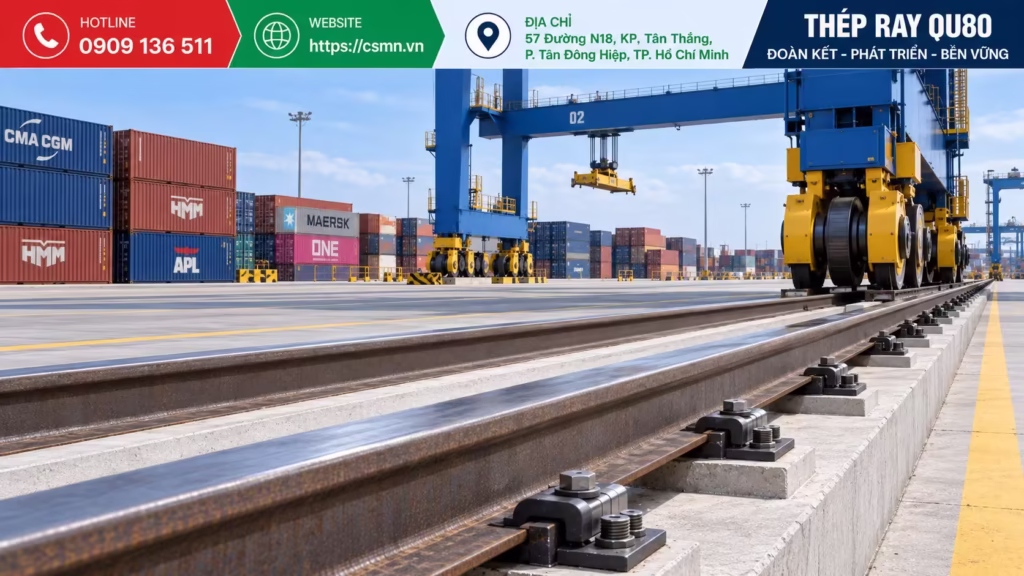

Cảng biển và logistics

Ray QU80 được sử dụng làm đường chạy cho:

• Cẩu container.
• Cổng trục RTG.
• Hệ thống bốc xếp hàng hóa.

Nhà máy thép và luyện kim

Các thiết bị vận chuyển phôi thép và nguyên liệu nặng thường sử dụng ray QU80 để đảm bảo vận hành ổn định.

Nhà máy đóng tàu

Ray QU80 được sử dụng cho các hệ thống nâng hạ cấu kiện thép lớn trong ngành đóng tàu.

Công trình xây dựng quy mô lớn

Một số dự án hạ tầng và xây dựng sử dụng ray QU80 cho các thiết bị cẩu chuyên dụng.

So sánh ray QU70 và ray QU80

Nhờ kích thước lớn hơn, QU80 phù hợp với hệ thống cầu trục có tải trọng và tần suất vận hành cao hơn QU70.

Những lưu ý khi lựa chọn ray QU80

Xác định tải trọng bánh xe

Cần tính toán chính xác:

• Tải trọng nâng.
• Áp lực bánh xe cầu trục.
• Tần suất vận hành.

Kiểm tra tiêu chuẩn ray

Nên lựa chọn sản phẩm đáp ứng:

• YB/T 5055
• U71Mn

Kiểm tra chứng từ chất lượng

Cần yêu cầu:

• CO.
• CQ.
• Chứng chỉ vật liệu.

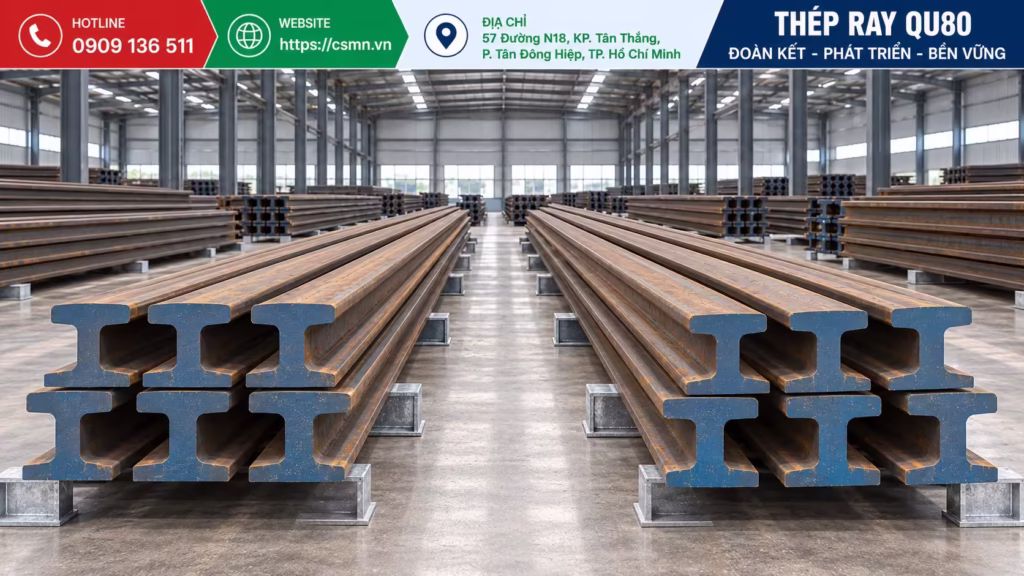

CSMN – Đơn Vị Cung Cấp Thép Ray QU80 Uy Tín

CSMN chuyên cung cấp đa dạng các loại ray cầu trục và ray công nghiệp chất lượng cao, đáp ứng nhu cầu của các dự án công nghiệp, cảng biển và logistics.

Thông tin liên hệ

CSMN

• Website: https://csmn.vn/
• Hotline: 0909 136 511
• Địa chỉ: 57 Đường N18, KP. Tân Thắng, P. Tân Đông Hiệp, TP. Hồ Chí Minh

Câu hỏi thường gặp về thép ray QU80

Thép ray QU80 nặng bao nhiêu kg/m?

Ray QU80 có trọng lượng lý thuyết khoảng 63,69 kg/m.

Kích thước ray QU80 là bao nhiêu?

Ray QU80 có chiều cao 130 mm, chân ray 130 mm, đầu ray 80 mm và thân ray dày 32 mm.

Ray QU80 dùng để làm gì?

QU80 được sử dụng cho cầu trục, cổng trục, cảng biển, nhà máy thép, logistics và các hệ thống nâng hạ tải trọng lớn.

Kết luận

Thép ray QU80 là dòng ray cầu trục tải trọng lớn có trọng lượng 63,69kg/m, đầu ray rộng 80mm và được sản xuất từ thép U71Mn chất lượng cao. Với khả năng chịu tải vượt trội, chống mài mòn tốt và độ ổn định cao, QU80 là giải pháp lý tưởng cho các hệ thống cầu trục, cổng trục và thiết bị nâng hạ trong môi trường công nghiệp hiện đại.
