Thép Ray QU70 Là Gì? Thông Số Kỹ Thuật, Đặc Điểm Và Ứng Dụng Của Ray QU70

Không giống các dòng ray P chủ yếu dùng cho đường sắt hoặc xe goòng, ray QU70 được thiết kế chuyên biệt để làm đường chạy cho thiết bị nâng hạ công nghiệp có tải trọng lớn.

Thép ray QU70 là gì?

Thép ray QU70 là loại ray cầu trục (Crane Rail) thuộc dòng ray QU theo tiêu chuẩn YB/T 5055. Ký hiệu “70” trong QU70 thể hiện chiều rộng đầu ray là 70mm.

Ray QU70 được sản xuất từ thép U71Mn có độ bền cao, chuyên dùng cho:

• Cầu trục dầm đơn.
• Cầu trục dầm đôi.
• Cổng trục ngoài trời.
• Cảng container.
• Bến cảng logistics.
• Nhà máy luyện thép.
• Nhà máy đóng tàu.

Thông số kỹ thuật thép ray QU70

QU70 thuộc nhóm ray cầu trục tải trọng lớn với thiết kế đặc biệt giúp tăng khả năng chịu tải và ổn định khi vận hành.

Bảng thông số kỹ thuật ray QU70

Tiêu chuẩn sản xuất ray QU70

Thép ray QU70 thường được sản xuất theo:

• YB/T 5055-1993
• YB/T 5055-2014

Đây là tiêu chuẩn chuyên dùng cho ray cầu trục tại Trung Quốc và được ứng dụng rộng rãi trong các dự án công nghiệp trên thế giới.

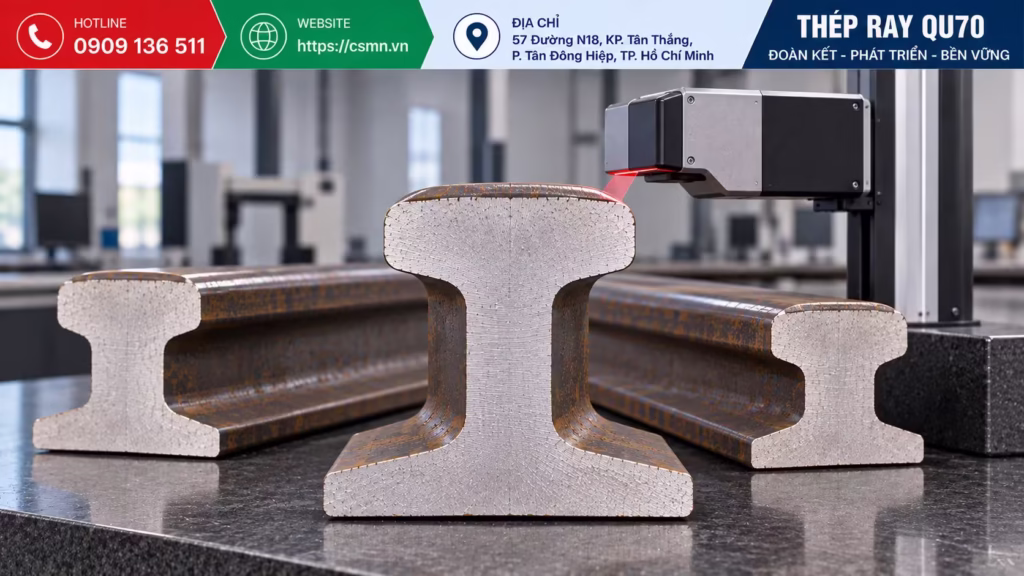

Cấu tạo của thép ray QU70

Khác với ray P, ray QU70 có tiết diện đặc biệt nhằm tối ưu cho bánh xe cầu trục.

Đầu ray (Rail Head)

Đầu ray rộng 70mm.

Chức năng:

• Tăng diện tích tiếp xúc với bánh xe.
• Giảm áp lực cục bộ.
• Nâng cao tuổi thọ ray.

Thân ray (Rail Web)

Thân ray dày tới 28mm.

Ưu điểm:

• Khả năng chịu tải lớn.
• Chống biến dạng.
• Hạn chế rung lắc khi vận hành.

Chân ray (Rail Foot)

Chân ray rộng 120mm.

Vai trò:

• Tăng khả năng ổn định.
• Phân bổ tải trọng đồng đều.
• Hỗ trợ liên kết với hệ thống nền móng.

Vật liệu chế tạo ray QU70

Thép U71Mn

QU70 chủ yếu được sản xuất từ thép U71Mn.

Đặc điểm nổi bật:

• Độ bền kéo cao.
• Chống mài mòn tốt.
• Chịu va đập cao.
• Khả năng chống mỏi vật liệu tốt.

Theo các nhà sản xuất ray cầu trục, U71Mn có cường độ kéo khoảng 880 MPa trở lên.

Ưu điểm nổi bật của thép ray QU70

Khả năng chịu tải lớn

Nhờ trọng lượng 52,8kg/m và thân ray dày 28mm, QU70 thích hợp cho các thiết bị nâng hạ hoạt động liên tục.

Độ ổn định cao

Thiết kế chân ray rộng giúp giảm rung động và tăng độ ổn định cho hệ thống cầu trục.

Chống mài mòn tốt

Ray QU70 được sản xuất từ thép U71Mn có khả năng chống mài mòn cao, phù hợp môi trường công nghiệp nặng.

Tuổi thọ lâu dài

Nếu được thi công và bảo dưỡng đúng kỹ thuật, ray QU70 có thể hoạt động ổn định trong thời gian dài.

Ứng dụng của thép ray QU70

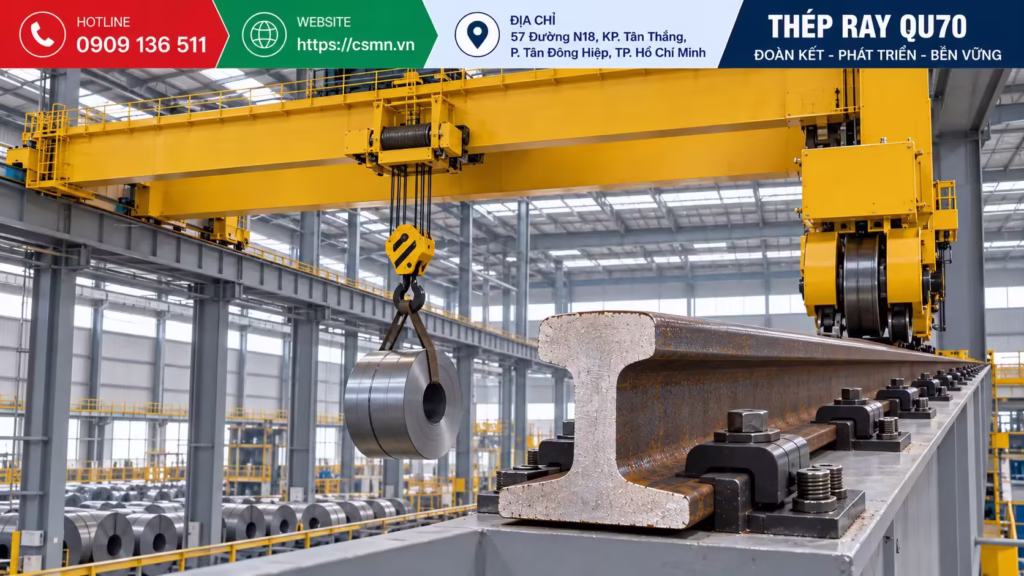

Hệ thống cầu trục nhà xưởng

Đây là ứng dụng phổ biến nhất của ray QU70.

Sử dụng cho:

• Cầu trục dầm đơn.
• Cầu trục dầm đôi.
• Thiết bị nâng hạ công nghiệp.

Cổng trục ngoài trời

QU70 thường được lắp đặt tại:

• Bến cảng.
• Kho container.
• Bãi tập kết vật liệu.

Nhà máy luyện kim

Các nhà máy thép thường sử dụng QU70 để vận hành thiết bị nâng hạ tải trọng lớn.

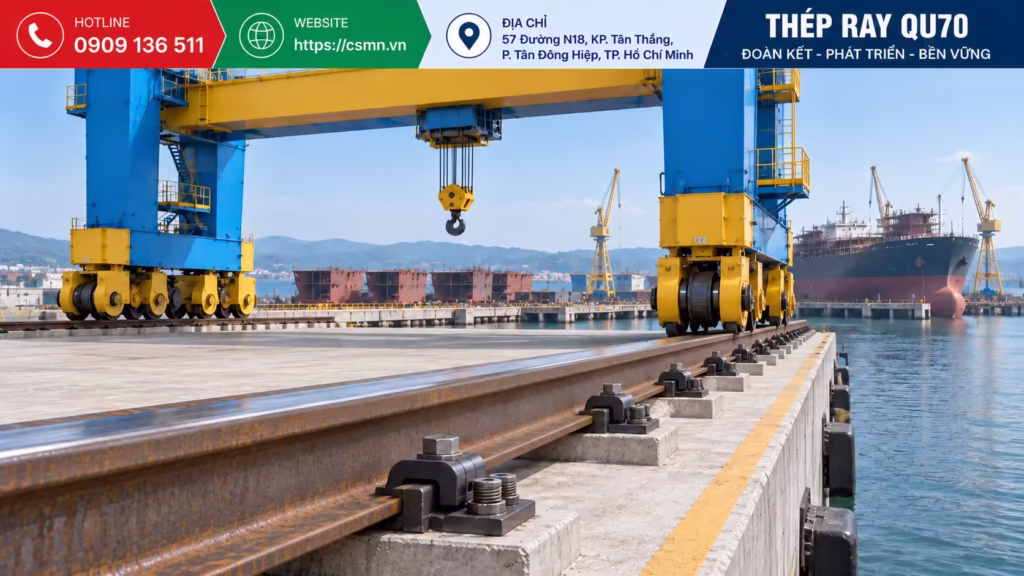

Cảng biển và logistics

Ray QU70 được ứng dụng cho:

• Cẩu container.
• Cổng trục RTG.
• Thiết bị vận chuyển hàng hóa.

Nhà máy đóng tàu

Nhiều hệ thống nâng hạ kết cấu thép lớn sử dụng ray QU70 để đảm bảo an toàn vận hành.

So sánh ray QU70 và ray P50

Điểm khác biệt lớn nhất là QU70 được tối ưu cho bánh xe cầu trục với thân ray dày và khả năng chịu tải tập trung tốt hơn.

Những lưu ý khi lựa chọn thép ray QU70

Xác định tải trọng cầu trục

Cần tính toán:

• Tải trọng nâng.
• Áp lực bánh xe.
• Tần suất vận hành.

Kiểm tra tiêu chuẩn ray

Nên lựa chọn ray đáp ứng tiêu chuẩn:

• YB/T 5055
• U71Mn

Kiểm tra chứng từ sản phẩm

Yêu cầu:

• CO.
• CQ.
• Chứng chỉ vật liệu.

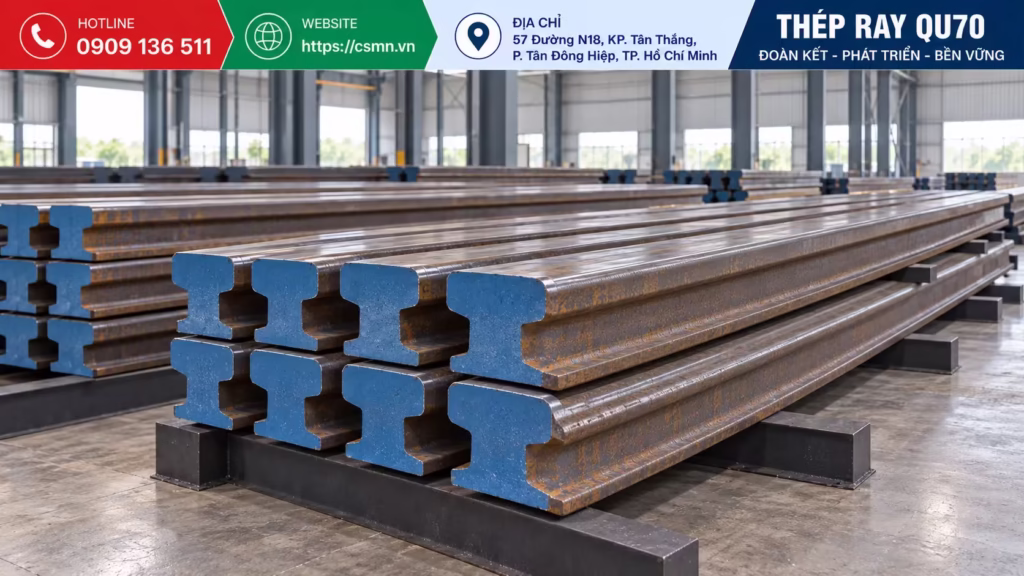

CSMN – Đơn Vị Cung Cấp Thép Ray QU70 Uy Tín

CSMN cung cấp đa dạng các dòng ray cầu trục và ray công nghiệp phục vụ:

• Nhà máy sản xuất.
• Cảng biển.
• Khu công nghiệp.
• Dự án cổng trục và cầu trục.

Thông tin liên hệ

CSMN

• Website: https://csmn.vn/
• Hotline: 0909 136 511
• Địa chỉ: 57 Đường N18, KP. Tân Thắng, P. Tân Đông Hiệp, TP. Hồ Chí Minh

Câu hỏi thường gặp về thép ray QU70

Thép ray QU70 nặng bao nhiêu kg/m?

QU70 có trọng lượng lý thuyết khoảng 52,8 kg/m.

Kích thước ray QU70 là bao nhiêu?

QU70 có chiều cao 120 mm, chân ray 120 mm, đầu ray 70 mm và thân ray dày 28 mm.

Ray QU70 dùng trong lĩnh vực nào?

QU70 được sử dụng chủ yếu cho cầu trục, cổng trục, cảng biển, nhà máy thép, nhà máy đóng tàu và các hệ thống nâng hạ công nghiệp.

Kết luận

Thép ray QU70 là dòng ray cầu trục chuyên dụng có trọng lượng 52,8kg/m, đầu ray rộng 70mm và được sản xuất từ thép U71Mn chất lượng cao. Với khả năng chịu tải lớn, độ bền vượt trội và độ ổn định cao, QU70 là lựa chọn phù hợp cho các hệ thống cầu trục, cổng trục và thiết bị nâng hạ trong công nghiệp hiện đại.
